PVC電纜料造粒機_JDL_PVC電纜料造粒機

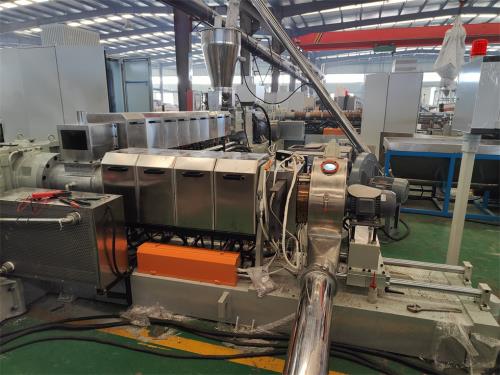

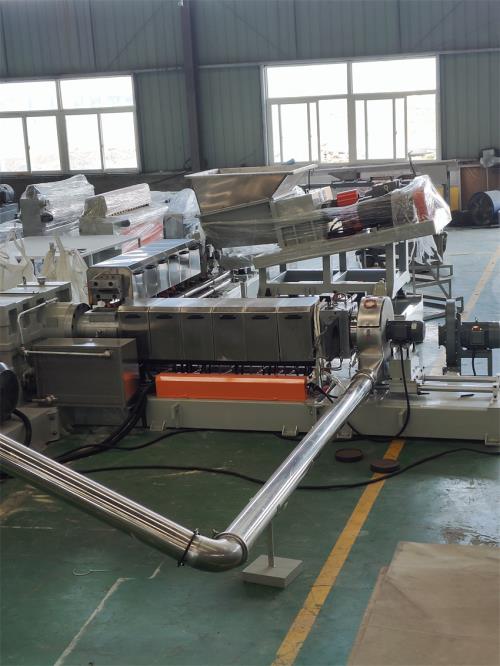

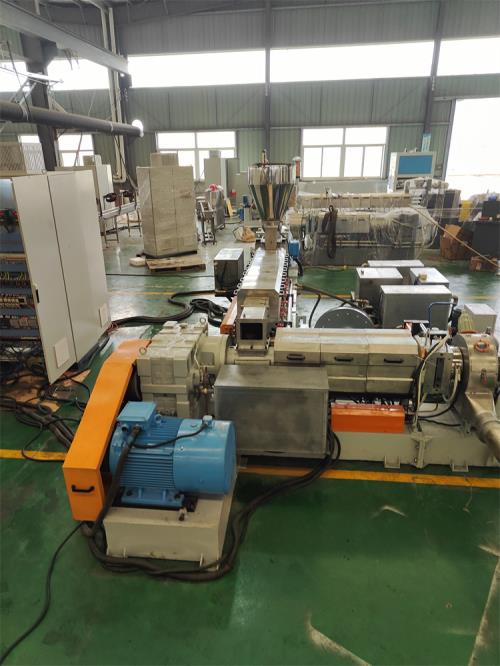

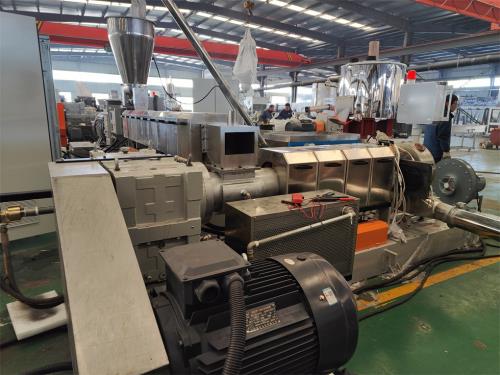

PVC電纜料造粒機_JDL_PVC電纜料造粒機JDL-65D/150雙階熱切造粒機組一、系統機組技術參數Ⅰ、機器顏色:主機為:公司標色;電柜為:電腦色;防護罩:黃色Ⅱ、擠出工藝:(上輔機---高混機---螺旋上料機)客戶自備-----雙螺桿喂料機------JDL-65D雙螺桿----—JDL-150單螺桿擠出機——--液壓板式自動換網-——--風冷模面熱切造粒輔機-——一級旋風分離器-------二級旋風分離器-----風冷加長振動篩(2.5m)------風冷成品料倉-----噸袋自動稱重系統-----主機采用:PLC控制 Ⅲ、加工物料:PVC電纜料 產 能:12-15噸/24小時(取決于客戶的配方、工藝、生產條件)Ⅲ、加工物料:硬質PVC料產 能:8-10噸/24小時(取決于客戶的配方、工藝、生產條件)二. 技術配置(一)雙螺桿主喂料系統1) 雙螺桿主喂料機:功率:1.1kw“杰特或羅賓康”,變頻調速器;料斗不銹鋼料斗,喂料機的齒輪箱數比:11:1(二)JDL-65D雙螺桿擠出機
1、D型減速箱,減速及扭矩分配部分合為一體,結構緊湊;輸出軸轉速:500rpm;輸入軸轉速:1480rpm;滾針軸承選擇日本“IKO”,軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承;齒輪采用優質合金材料,精度按ISO1328-1995圓柱齒輪精度制造,齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整,保證齒輪強度,齒向載荷均勻,強度高,噪音低,振動低;潤滑油型號為:150#中負荷齒輪油(油品需客戶自購)2)減速箱冷卻系統;1)減速箱冷卻系統油泵功率:1.1kw;采用環保風冷卻系統(環保型:公司發明專利號:CN201911312134.6)不需要接外循環水冷卻3、主機1)交流電機;功率:75kw;“杰特”永磁電機,“杰特或羅賓康”變頻調速器,4、螺桿1)直徑:φ62.4mm;長徑比:36:1;螺桿為積木式結構;分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊;螺桿組件串聯式排列組合;2)芯軸:采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA,調質硬度HB300-350;螺紋元件與芯軸為漸開線聯接;強度高,承載負荷大,拆裝組合方便;3)螺紋元件材質為優質高速工具鋼6542,高溫真空淬火熱處理;整體硬度:HRC60-64;5、料筒1)材質:45#鋼為基體,∞內孔采用優質雙合金襯套;L=240mm/節,共九節;第一節筒體為進料筒體,其余筒體為閉口筒體;筒體采用水冷卻;2)加熱區段:進料區不加熱,其他采用優質紅外線加熱器。(三)JDL-150單螺桿擠出機1、減速箱:采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置,設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范,輸出軸采用高強度42CrMo,其他齒輪和軸類零件采用高強度20CrMnTi材料;齒輪經滲碳、淬火、磨齒工藝加工,齒輪精度高、硬度高;齒輪精度為GB10095-88,6級,齒面硬度在HRC-54~62,在空心輸出軸前端配置推力軸承,承受螺桿工作時的軸向推力,整機體積小、承載能力高,傳動平穩、噪聲低、效率高。當油位低于油標位置時,請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320(油品需客戶自行采購)2)減速箱冷卻系統;1)減速箱冷卻系統油泵功率:0.75kw;采用環保風冷卻系統(環保型:公司發明專利號:CN201911312134.6)不需要接外循環水冷卻3.主電機:1)交流電機;功率:45kw“杰特”永磁電機,“杰特或羅賓康”變頻調速器4、螺桿1)直徑:φ150mm;長徑比:9:1;材質為38CrMoALA氮化處理,氮化HV950-1050,深0.6-0.75mm,脆性不大于II級,
螺桿外表鍍硬鉻處理;2) 螺桿芯部采用通水冷卻5、料筒1)材質為38CrMoALA氮化處理,氮化HV950-1050,深0.6-0.75mm,脆性不大于II級;2)螺筒采用水冷卻;筒體上開槽,盤銅管,通冷卻油;螺筒上加防護罩,不銹鋼材質;3) 加熱區段:采用優質鑄鋁加熱器6、水循環冷卻系統1)水泵泵電機功率:1.5kw;自動控水電磁閥;手動閥用銅閘閥控制;加大水流量,2)采用環保風冷卻系統(環保型:公司發明專利號:CN201911312134.6)不需要接外循環水冷卻3)不銹鋼水箱必須要放-30度防凍液(防凍液乙二醇)假如不按照規定放防凍液,會導致鋁制冷卻器漏水,不在保修內7、液壓板式自動換網系統:(通水冷卻)1)換網器,板式過濾自動換網器,流量截面為圓形;2)液壓缸、液壓站等一套,采用YA-N46抗磨46#液壓油;(油品需客戶自行采購)8、熱切機頭裝置:1) 熱電偶與壓力傳感器分開安裝,分別用于檢測溫度和壓力(四)風冷模面熱切輔機系統1)風冷模面熱切造粒機:4級電機,功率1.5 kw;熱切刀一套、電機聯軸器一件,采用4 把刀片切粒,調速控制:“杰特或羅賓康”,變頻調速器2)切粒罩:對吹式,不銹鋼材質;一件;床身與切粒罩為整體式;推拉式結構;帶剎車裝置;熱切罩與機頭分離開有足夠空間;操作方便3)一級旋風分離器:φ800mm,不銹鋼材質;一件;采用φ160mm不銹鋼管聯接;5.5kw物料輸送風機;4)二級旋風分離器:φ800mm,不銹鋼材質;一件;采用φ130mm不銹鋼管聯接;4kw物料輸送風機;5)加長振動篩:一臺,L=2.5m,電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm,小孔直徑φ2.5mm,不銹鋼材質,6)風吹料倉:一套,1m料倉一件,不銹鋼材質;采用φ130mm不銹鋼管聯接;4kw物料輸送風機。(五)噸袋自動稱量系統1)中間料倉一件,優質不銹鋼材質;自動稱料系統:1套,傳感器:大洋傳感器、2) 高精度和準確性:能夠提供精確的重量測量,減少誤差。稱重系統達到設定重量后,閥門自動關閉,并報警,提醒工人過來更換噸袋3)實時記錄每天生產數量,減速工人勞動強度橡膠片材擠出機 http://m.jizhouqiangli.com/contents/202/73.html
